3. Champ angulaire de l'appareil photo:

Il dépend de la distance focale de l'objectif et de la dimension du film ( diagonale ).On le calcule en utilisant:

où A'B' est la longueur de la diagonale du film et f ' la distance focale de l'objectif.



24 x 36 (format 135)

4 x 4

6 x 7 (format 120)

4 " x 5 "  (pouces)

diagonale ( mm )

43,3

56,6

92,2

162,6

f ' = 50 mm

41 °

 48,5 °

 61,5 °

 72,9 °

f ' = 135 mm

 17,8 °

22,7 °

34,3 °

 50,3 °

f ' = 300 mm

 8,2 °

 10,7 °

  17,1 °

 28,5 °

f ' = 800 mm

 3,1 °

 4,05 °

 6,6 °

 11,5 °

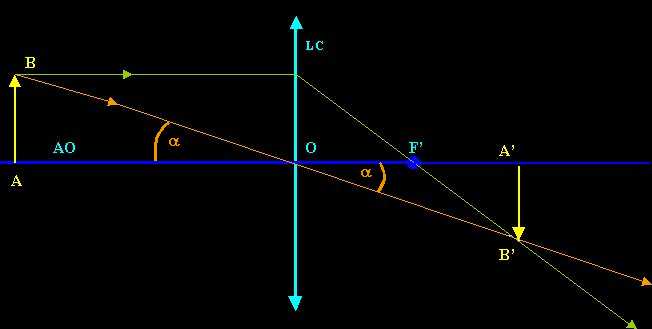

 4. Taille d'une image:

a) cas d'un objet très éloigné ( ):

L'image est dans le plan focal image et:



b) cas d'un objet proche:

L'image est en aval du plan focal image et:

f ' doit être remplacé par OA '  légèrement supérieur:

avec

pour avoir OA', on utilise la formule de conjugaison:

5. La profondeur de champ:

La distance entre les 2 positions extrêmes du sujet pour lesquelles l'image est nette est appelée profondeur de champ. Elle dépend de la distance du sujet, de l'ouverture et de la distance focale de l"appareil.

A gauche, cet objectif ouvert à 4 donnera des images nettes entre 3 mètres et 4,5 mètres. La profondeur de champ est 1,5 m. Si on l'ouvre à 16 , les images seront nettes entre 2 mètres et plus de 10 mètres: la profondeur de champ vaut plus de 8 mètres.

La profondeur de champ diminue si l'ouverture augmente (diminue numériquement).

Notons que les graduations de la bague de mise au point ne sont pas équidistantes si bien que la profondeur de champ augmente si la distance du sujet augmente.

A droite, ce zoom 1:5,6 - 80-200 mm est réglé sur une distance focale 80 mm.  On peut voir la diminution de la profondeur de champ (trait blanc-courbe rouge) si la distance focale augmente.
