Moteur à courant continu:
Ces moteurs convertissent de l'énergie électrique en énergie mécanique.
( constitution )
|
Voir une animation (lien extérieur)
Moteurs à excitation indépendante
Le bobinage de l'inducteur ( stator ) et celui de l'induit ( rotor ) sont dans 2 circuits différents et sont parcourus par des courants différents. Parfois, c'est un aimant permanent qui crée le champ magnétique dans lequel évolue le rotor: il n'y a alors pas de circuit électrique inducteur.
|
Force électromotrice ( f.e.m. ) E:
|
|
est le flux sous un pôle.
K dépend de la conception de la machine.
est proportionnel au courant d'excitation i
|
Lorsqu'on ne connait pas K ou
, ou K.
on peut relier 2 états différents
du même moteur fonctionnant à excitation constante ( même flux
)
|
|
Loi d'Ohm pour l'inducteur:
|
u = r i |
Loi d'Ohm pour le moteur ( induit):
|
U = E + R I |
Puissance électromagnétique Pem
|
|
Pem en watts (W), E en volts (V) et I en ampères (A)
Couple électromagnétique Tem
|
|
Tem en N.m,
en Wb, I en A.
D'où la relation avec la puissance électromagnétique
|
|
Rhéostat de démarrage Rh
Au démarrage,
et donc E sont nulles. La résistance Rh est placée en série avec
R
. La loi d'Ohm s'écrit (avec E = 0)
|
|
|
|
Puissance Pu et
couples Tu utiles:
la puissance utile est une puissance mécanique. Tp est le couple
de pertes
|
|
et
|
|
Rendement
|
|

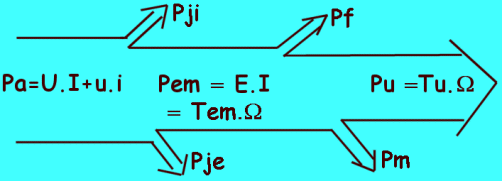

Bilan énergétique:
|
|
|
|
|
|
= k i
